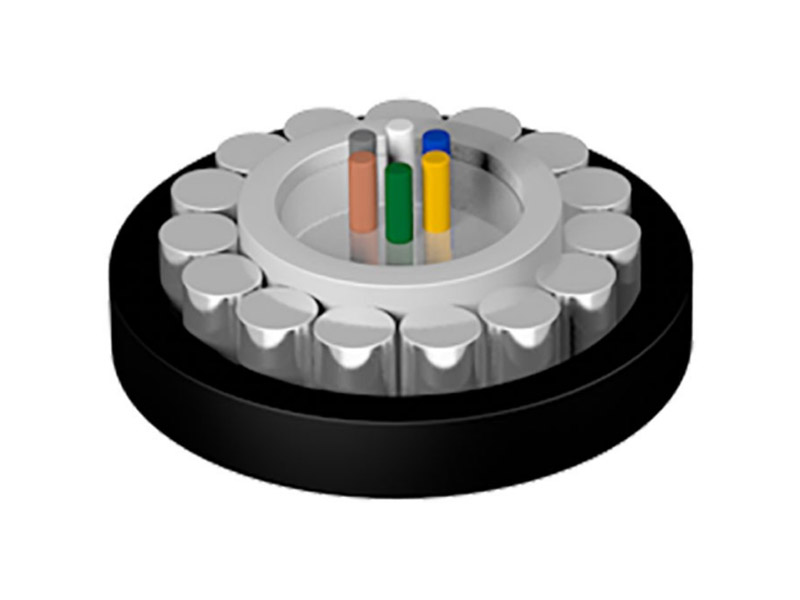

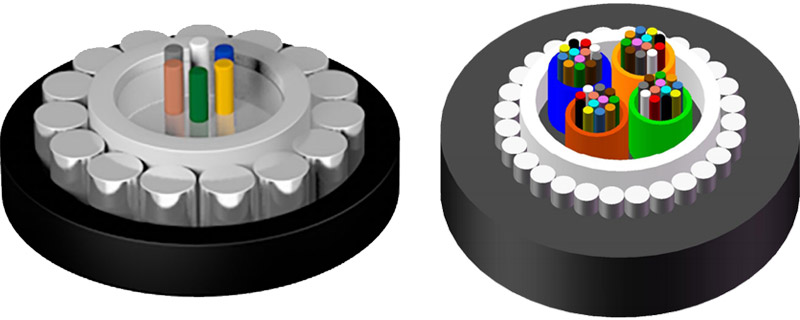

GYXTY 光缆结构是将单模光纤或多模光纤由高模量的聚脂材料作成的松套管中，套管内填充防水化合物。松套管外加阻水材料以保证光缆的纵向渗水，松套管外钢丝绕包后护套成缆。
产品特点
精确控制的光纤余长保证了光缆具有的良好的机械性能和温度性能
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
良好的抗侧压性和柔软性
一层绕包钢丝保证了光缆的拉伸强度，同时对松套管进行较好的保护
聚乙烯（PE）护套具有很好的抗紫外线辐射性能
直径小、重量轻、容易敷设
一层绕包钢丝保证了光缆的拉伸强度，并有较好的防鼠性能
适用：管道、架空
结构和机械参数
| 光缆型号 | 光缆芯数 | 参考光缆直径 (mm) | 光缆参考重量 (kg/km) | 允许拉伸力 长期/短期(N) | 允许压扁力 长期/短期(N/100mm) | 弯曲半径 动态/静态(mm) |
| GYXTY(单管) | 2-12 | 6.2 | 64 | 600/1500 (或 1000/3000) | 300/1000 (或 1000/3000) | 10D/20D |
| GYXTY(色环) | 24 | 6.6 | 66 | |||
| GYXTY(扎束) | 24 | 6.6 | 66 | |||
| 36 | 7.6 | 92 | ||||
| 48 | 8.4 | 109 | ||||
| GYXTY(大包小) | 48 | 9.4 | 118 | |||
| 72 | 10.4 | 162 | ||||
| 96 | 11.1 | 174 | ||||
| 144 | 13.1 | 281 |
光学特性
| 光纤类型 | 衰减（+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
环境参数
运输/存储温度: -40℃ to +70℃
订货信息
标准长度：2,000m或3,000m；其他长度也可根据客户需求
