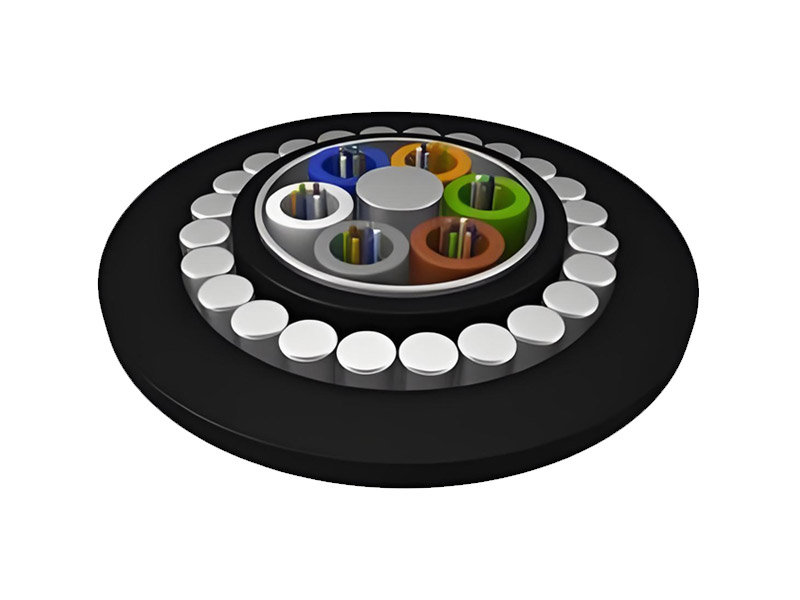

GYKTA53是一种户外通信光缆，它由中心金属加强件、松散管束、层压铝带铠装、PE内护套、不锈钢带铠装和PE外护套组成。单模光纤被放置在由高模量塑料制成的松散管中，并填充油膏。这些管子围绕中心加强件缠绕形成缆心。缆心填充缆膏并用铝带铠装。然后挤出PE内护套并用不锈钢带铠装。最后，挤出PE外护套。
产品特点
精确的过程控制，确保良好的机械性能和温度稳定性
松散管材具有良好的水解抗性和相对较高的强度
卓越的抗压能力
金属铠甲提供良好的防鼠性能
适用：管道、直埋
结构和机械参数
| 光缆型号 | 光缆芯数 | 参考光缆直径 (mm) | 光缆参考重量 (kg/km) | 允许拉伸力 长期/短期(N) | 允许压扁力 长期/短期(N/100mm) | 弯曲半径 动态/静态(mm) |
| GYTA33/GYTS33 | 2~30 | 12.1 | 207 | 4000/10000 | 1000/3000 | 12.5D/25D |
| 32~36 | 13.3 | 278 | ||||
| 38~60 | 12.9 | 255 | ||||
| 62~72 | 13.4 | 282 | ||||
| 74~96 | 15.0 | 366 | ||||
| 98~120 | 16.1 | 413 | ||||
| 122~144 | 17.7 | 514 |
光学特性
| 光纤类型 | 衰减（+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.0dB/km | ≤1.0dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
| 62.5/125µm | ≤3.3dB/km | ≤1.0dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
环境参数
运输/存储温度: -40℃ to +70℃
订货信息
标准长度：2,000m或3,000m；其他长度也可根据客户需求
