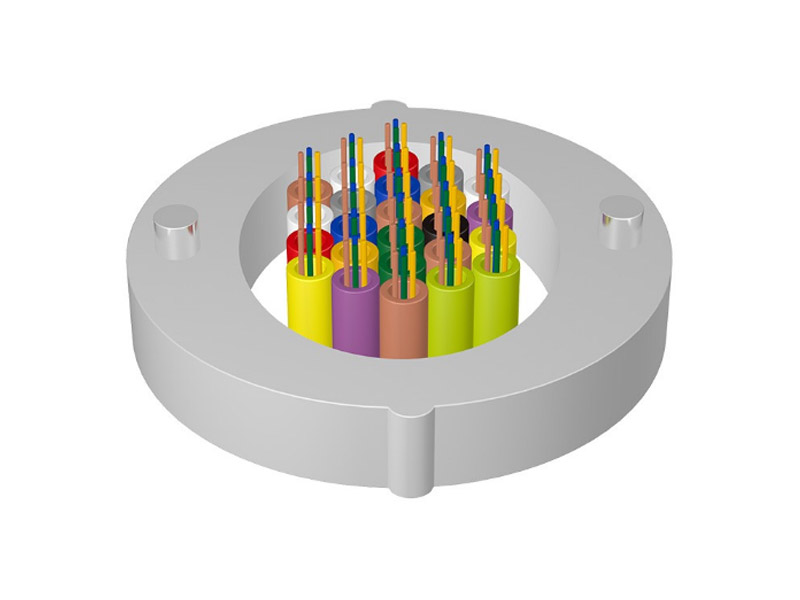

室内中心管式微簇光缆使用微管（由光纤和特殊材料制成）作为光子子单元。子单元被放置在LSZH护套中，具有特殊的横截面。两个FRP并排放置作为强度元件。护套的外部标记指示开向。
产品特点
良好的结构设计，易于分支和拼接
体积小、重量轻，便于安装
LSZH护套确保良好的阻燃性能
精确的过程控制确保良好的机械和温度性能
特别适用于预连接
适用：室内垂直布线
结构和机械参数
| 光缆型号 | 光纤数 | 光缆参考外径 (mm) | 光缆参考重量 (kg/km) | 允许拉伸力 长期/短期(N) | 允许压扁力 长期/短期(N/100mm) | 弯曲半径 动态/静态(mm) |
| GJPFWQH | 12~36 | 8.5 | 60 | 200/500 | 300/1000 | 10D/20D |
| 48~96 | 13.5 | 138 |
注：可根据客户要求，定制不同尺寸规格。
光学特性
| 光纤类型 | 衰减 | 满注入带宽 | 有效模式带宽 | 万兆位以太网链路长度 | 最小弯曲半径 | |||
| 条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
| 典型值 | 最大值 | 典型值 | 最大值 | |||||
| 单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
| G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
光纤选用：建议采用B6a1或B6a2光纤。
可根据客户需求，提供满足不同温度要求的光缆。
环境特性
运输 / 储存 温度：-20 ℃～ +60 ℃
订货信息
推荐长度：1000m； 可按客户要求提供其它长度。
