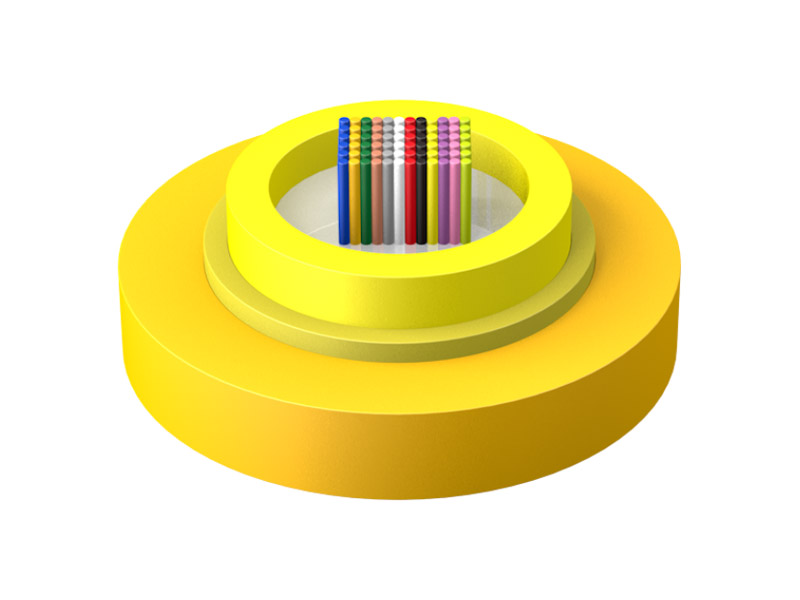

RNC室内光纤带光缆使用光纤带作为光传输介质，将光纤带套入高模量材料制成的松套管中，再包覆一层芳纶加强元件。最外挤制一层聚氯乙烯（PVC）护套而成。
产品应用
室内布线
仪器、通信设备互联
产品标准
可满足 YD/T 1258.2、ICEA-596、GR-409、IEC 60794-2-10/11 标准中任意一项。如需多项同时满足，可特殊设计定制。
产品特点
采用光纤带，集成度高
芳纶加强元件，使光缆有优异的抗拉性能
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
结构参数
| 光缆型号 | 光纤芯数组成 | 光缆参考重量 | 允许拉伸力 长期/短期(N) | 允许压扁力 长期/短期(N/100mm) | 弯曲半径 动态/静态(mm) |
| GJFDV-X-48Xn | 12F×4 | 84 | 200/660 | 300/1000 | 25D/12.5D |
| GJFDV-X-72Xn | 12F×6 | 90 | 200/660 | 300/1000 | 25D/12.5D |
| GJFDV-X-96Xn | 12F×8 | 100 | 200/660 | 300/1000 | 25D/12.5D |
| GJFDV-X-144Xn | 12F×12 | 125 | 200/660 | 300/1000 | 25D/12.5D |
注：可根据客户要求，定制不同尺寸规格。
光学特性
| 光纤类型 | 衰减 | 满注入带宽 | 有效模式带宽 | 10G以太网链路长度 | 最小弯曲半径 | |||
| 条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
| 典型值 | 最大值 | 典型值 | 最大值 | |||||
| 单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
| G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
| 50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
| 62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
| OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
环境参数
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
订货信息
标准长度：2,000m；其他长度也可根据客户需求
