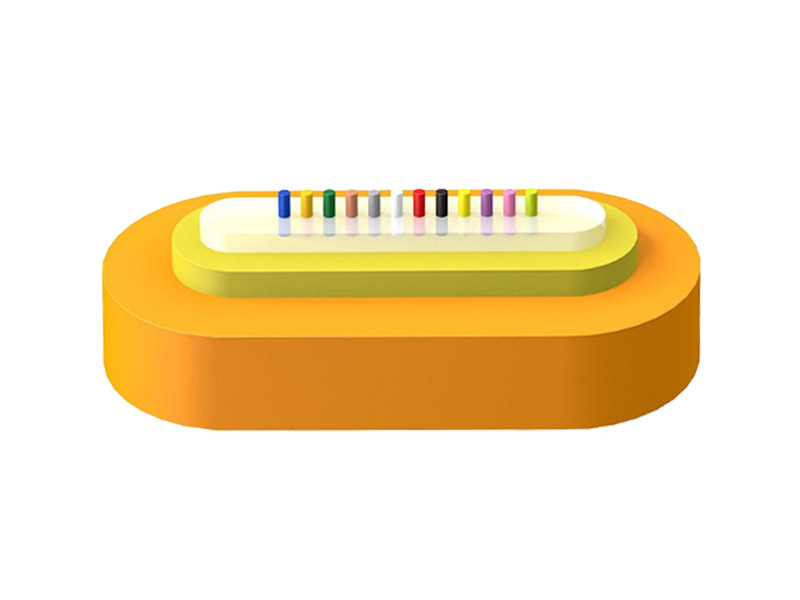

RBC 光纤带扁平光缆使用光纤带作为光传输介质，外覆一层芳纶作为受力加强单元，最外挤制一层聚氯乙烯（PVC）或低烟无卤材料（LSZH，低烟、无卤、阻燃）护套而成，最大芯数可至 24 芯。
产品应用
室内布线
仪器、通信设备互联
带状连接跳线
产品标准
可满足 YD/T 1258.2、ICEA-596、GR-409、IEC 60794-2-10/11 标准中任意一项。如需多项同时满足，可特殊设计定制。 除了普通的 PVC 产品外，还有分别通过 UL OFNR、OFNP 认证的产品； LSZH 产品选用不同材料，可以满足 IEC60332-1 或 IEC60332-3C 认证。
产品特点
采用光纤带，集成度高
芳纶加强元件，使光缆有优异的抗拉性能
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
结构参数
| 光缆型号 | 光缆参考尺寸 (mm) | 光纤芯数组成 | 光缆参考重量(kg/km) | 允许拉伸力 长期/短期(N) | 允许压扁力 长期/短期 (N/100mm) | 弯曲半径 动态/静态(mm) | |
| PVC护套 | LSZH护套 | ||||||
| RBC-X-XX-4 | (3.7±0.3)×(2.3±0.3) | 4光纤带 | 4.7 | 6.6 | 80/150 | 300/1000 | 25D/12.5D |
| RBC-X-XX-12 | (4.8±034)×(2.3±0.3) | 12光纤带 | 5.9 | 8.0 | |||
注：可根据客户要求，定制不同尺寸规格。
光学特性
| 光纤类型 | 衰减 | 满注入带宽 | 有效模式带宽 | 10G以太网链路长度 | 最小弯曲半径 | |||
| 条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
| 典型值 | 最大值 | 典型值 | 最大值 | |||||
| 单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
| G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
| 50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
| 62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
| OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
| OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
| BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
| BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
环境参数
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
订货信息
标准长度：2,000m；其他长度也可根据客户需求
