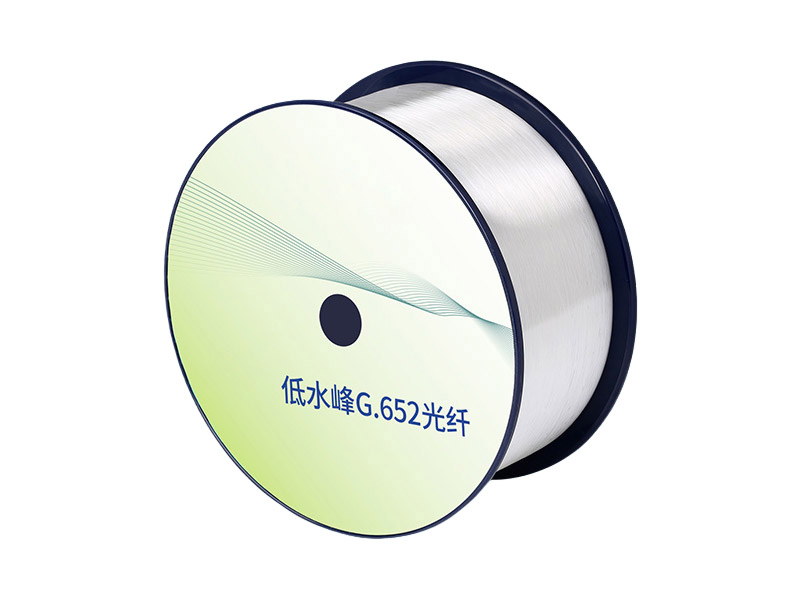

低水峰单模光纤

低水峰非色散位移单模光纤适用于1260-1625nm 全波段的传输系统。它抑制了普通单模光纤在1383nm 附近由于氢氧根离子(OH-) 吸收造成的水峰损耗，将工作窗口扩大到E 波段(1360-1460nm)，从而增加了约100nm 的光谱带宽。光纤全面优化了1260-1625nm 全波段的衰减和色散特性，并提高了L 波段(1565-1625nm) 的抗宏弯性能，充分满足了在单根光纤上多信道传输高速率业务的需求。

产品应用

光纤具有很宽的光谱带宽和优越的光学特性，是支持以太网、互联网协议(IP)、异步传输模式(ATM)、同步光网络(SONET)和波分复用系统(WDM)等不同传输技术的最佳选择。全贝® 光纤为骨干网、城域网和接入网提供了更大的带宽资源，满足了语音、数字、图像传输等多种业务对带宽资源的要求。
光纤适用于各类光缆结构，包括光纤带光缆、松套层绞式光缆、骨架式光缆、中心束管式光缆和紧套光缆等。

产品标准

低水峰单模光纤符合或优于ITU-T G.652.D 和IEC 60793-2-50 B1.3型光纤技术规范。
对光纤产品的各项指标制定了更严格的标准。

产品特点

实现1260-1625nm 全波段的传输，光谱带宽增加50%，提高了系统传输容量
优越的光学特性满足高速率DWDM 和CWDM 系统的传输要求
与现有的1310nm 传输设备兼容
涂层保护性好、剥离性能优越
精确的几何参数确保低熔接损耗和高熔接效率

规格参数

特性		条件	数据	单位
光学特性
衰减		1310nm	≤0.34	[dB/km]
		1383nm（氢老化后）	≤0.34	[dB/km]
		1550nm	≤0.20	[dB/km]
		1625nm	≤0.24	[dB/km]
相对于波长的衰减变化		1285-1330nm, 相对于1310nm	≤0.03	[dB/km]
相对于波长的衰减变化		1525-1575nm, 相对于1550nm	≤0.02	[dB/km]
波长范围内的色散		1285-1340nm	-3.5到3.5	[ps/(nm·km)]
		1550nm	≤18	[ps/(nm·km)]
		1625nm	≤22	[ps/(nm·km)]
零色散波长(λ0)		--	1300~1324	[nm]
零色散斜率(S0)		--	≤0.092	[ps/(nm2·km)]
零色散斜率典型值		--	0.086	[ps/(nm2·km]
偏振模色散系数（PMD)	单根光纤最大值	--	≤0.1	[ps/√km]
	光纤链路值（M=20，Q=0.01%)	--	≤0.06	[ps/√km]
	典型值	--	0.04	[ps/√km]
光缆截止波长（ λcc)		--	≤1260	[nm]
模场直径（MFD)		1310nm	8.7~9.5	[μm]
模场直径（MFD)		1550nm	9.8~10.8	[μm]
有效群折射率（Neﬀ)		1310nm	1.466	--
有效群折射率（Neﬀ)		1550nm	1.467	--
点不连续性		1310nm	≤0.05	[dB]
点不连续性		1550nm	≤0.05	[dB]
几何特性
包层直径		--	125.0±0.7	[μm]
包层不圆度		--	≤1.0	[%]
涂层直径		--	235~250	[μm]
涂层/包层同心度误差		--	≤12.0	[μm]
涂层不圆度		--	≤6.0	[%]
芯/包层同心度误差		--	≤0.6	[μm]
翘曲度（半径）		--	≥4	[m]
交货长度		--	最长50.4	[km/盘]
环境特性 1310nm, 1550nm 和 1625nm
温度附加衰减		-60℃ 到85℃	≤0.05	[dB/km]
温度-湿度循环附加衰减		-10℃ 到85℃，98% 相对湿度	≤0.05	[dB/km]
浸水附加衰减		23℃, 30 天	≤0.05	[dB/km]
湿热附加衰减		85℃，85%相对湿度，30天	≤0.05	[dB/km]
干热老化		85℃，30天	≤0.05	[dB/km]
机械特性
筛选张力		--	≥9.0	[N]
		--	≥1.0	[%]
		--	≥100	[kpsi]
宏弯附加损耗	100圈，半径30mm	1625nm	≤0.05	[dB]
	100圈，半径25mm	1310nm 和1550nm	≤0.05	[dB]
	1圈，半径16mm	1550nm	≤0.05	[dB]
涂层剥离力		典型平均值	1.5	[N]
涂层剥离力		峰值	1.3~8.9	[N]
动态疲劳参数（nd）		--	≥20	--
