产品型号：HCTAY(Z)-50-22

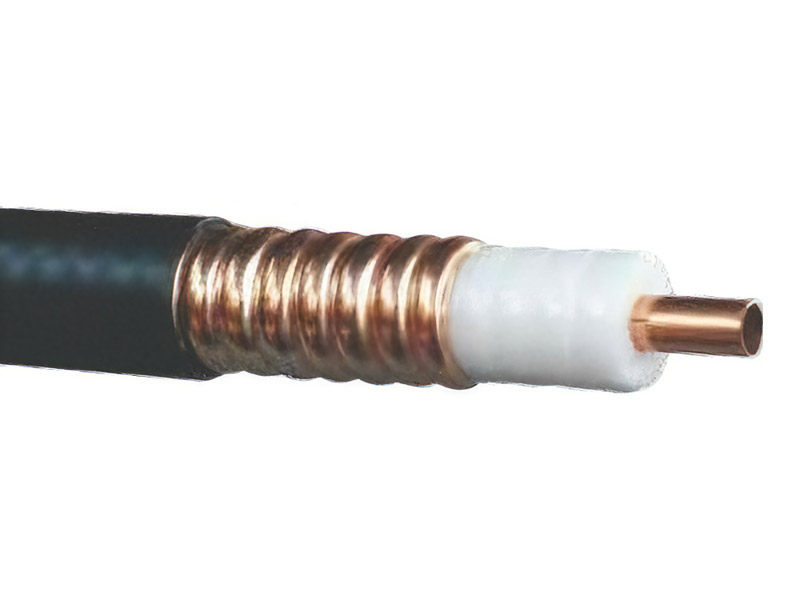

产品结构
| 内导体 | 铜管 | Φ 9.0 mm |
| 绝缘层 | 泡沫聚乙烯 | Φ 22.2 mm |
| 外导体 | 轧纹铜管 | Φ 24.9 mm |
| 护套 | 黑色聚乙烯或阻燃聚烯烃 | Φ 27.5 mm |
| +20℃时的电气特性 | ||
| 特性阻抗 | 50±1Ω | |
| 回波损耗 （按需要提供其它频带） | 320 - 480 MHz | 1.15 |
| 700 - 960 MHz | 1.15 | |
| 1700 - 1880 MHz | 1.15 | |
| 1880 - 2180 MHz | 1.15 | |
| 2300 - 3000 MHz | 1.15 | |
| 3300 - 3700 MHz | 1.15 | |
| 4800 - 5000 MHz | 1.15 | |
| 衰减 | 见表 | |
| 速度系数 | 0.88 | |
| 电容 | 76 pF/m | |
| 截止频率 | 5300 MHz | |
| 最大额定功率 | 见表 | |
| RF额定电压峰值 | 3.2 kV | |
| 额定功率峰值 | 94.8 kW | |
| 机械特性 | ||
| 参考重量 | 508 kg/km | |
| 抗压强度 | 14N/mm | |
| 最大拉力 | 1500N | |
| 最小弯曲半径 | 单次弯曲 | 120 mm |
| 多次弯曲 | 250 mm | |
| 运行温度范围 | -55℃~+80℃ | |
| 最低安装温度 | 见护套选项 | |
电缆的衰减和额定功率
| 频率 MHz | 衰减 环境温度+20℃ dB/100m 典型 | 额定功率 环境温度+40℃ 内导体温度+100℃ KW |
| 10 | 0.36 | 26 |
| 30 | 0.64 | 15 |
| 50 | 0.83 | 12 |
| 100 | 1.18 | 8.0 |
| 200 | 1.69 | 5.6 |
| 300 | 2.09 | 4.5 |
| 400 | 2.44 | 3.8 |
| 450 | 2.60 | 3.6 |
| 500 | 2.75 | 3.4 |
| 600 | 3.03 | 3.1 |
| 700 | 3.29 | 2.8 |
| 800 | 3.55 | 2.6 |
| 900 | 3.78 | 2.5 |
| 950 | 3.90 | 2.4 |
| 1000 | 4.01 | 2.3 |
| 1200 | 4.43 | 2.1 |
| 1400 | 4.83 | 1.9 |
| 1600 | 5.20 | 1.8 |
| 1800 | 5.57 | 1.7 |
| 1900 | 5.74 | 1.6 |
| 2000 | 5.91 | 1.6 |
| 2200 | 6.24 | 1.5 |
| 2400 | 6.55 | 1.4 |
| 2600 | 6.87 | 1.3 |
| 2800 | 7.16 | 1.3 |
| 3000 | 7.45 | 1.2 |
| 3500 | 8.15 | 1.1 |
| 4000 | 8.84 | 1.0 |
| 5000 | 10.10 | 0.9 |
护套选项
| 型号 | 护套 | IEC60754-1/-2 无卤 防腐 | IEC61034 低烟 | IEC60332-1/3C 阻燃 | 最低安装温度 |
| HCTAY-50-22 | 黑色 聚乙烯 | 是 | 否 | 否 | -40℃ |
| HCTAYZ-50-22 | 黑色 低烟无卤阻燃 | 是 | 是 | 是 | -20℃ |
