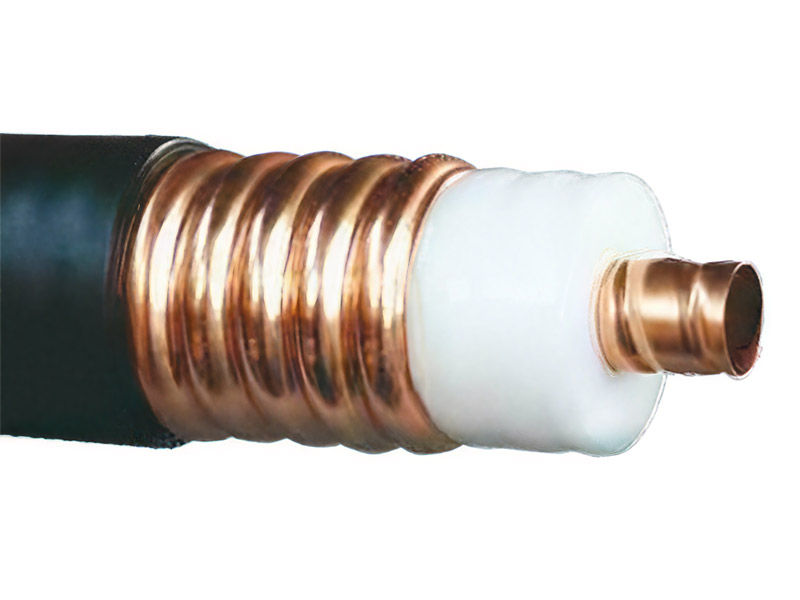

产品型号：HHTAY(Z)-50-42
产品结构
| 内导体 | 轧纹铜管 | Φ 17.6 mm |
| 绝缘层 | 泡沫聚乙烯 | Φ 42.2 mm |
| 外导体 | 轧纹铜管 | Φ 46.3 mm |
| 护套 | 黑色聚乙烯或阻燃聚烯烃 | Φ 50.0mm |
| +20℃时的电气特性 | ||
| 特性阻抗 | 50±1Ω | |
| 回波损耗 （按需要提供其它频带） | 320 - 480 MHz | 1.15 |
| 700 - 960 MHz | 1.15 | |
| 1700 - 1880 MHz | 1.15 | |
| 1880 - 2180 MHz | 1.15 | |
| 2300 - 2700 MHz | 1.15 | |
| 衰减 | 见表 | |
| 速度系数 | 0.88 | |
| 电容 | 76 pF/m | |
| 截止频率 | 2800 MHz | |
| 最大额定功率 | 见表 | |
| RF额定电压峰值 | 5.6 kV | |
| 额定功率峰值 | 314 kW | |
| 机械特性 | ||
| 参考重量 | 1265 kg/km | |
| 抗压强度 | 20N/mm | |
| 最大拉力 | 3000N | |
| 最小弯曲半径 | 单次弯曲 | 250 mm |
| 多次弯曲 | 500 mm | |
| 运行温度范围 | -55℃~+80℃ | |
| 最低安装温度 | 见护套选项 | |
电缆的衰减和额定功率
| 频率 MHz | 衰减 环境温度+20℃ dB/100m 典型 | 额定功率 环境温度+40℃ 内导体温度+100℃ KW |
| 10 | 0.20 | 57 |
| 30 | 0.35 | 32 |
| 50 | 0.46 | 25 |
| 100 | 0.66 | 17 |
| 200 | 0.96 | 12 |
| 300 | 1.20 | 9.3 |
| 400 | 1.41 | 7.9 |
| 450 | 1.50 | 7.4 |
| 500 | 1.61 | 7.0 |
| 600 | 1.78 | 6.2 |
| 700 | 1.95 | 5.7 |
| 800 | 2.10 | 5.3 |
| 850 | 2.18 | 5.1 |
| 900 | 2.25 | 4.9 |
| 950 | 2.32 | 4.8 |
| 1000 | 2.40 | 4.6 |
| 1200 | 2.68 | 4.1 |
| 1400 | 2.94 | 3.8 |
| 1600 | 3.19 | 3.5 |
| 1800 | 3.43 | 3.2 |
| 1900 | 3.55 | 3.1 |
| 2000 | 3.67 | 3.0 |
| 2200 | 3.89 | 2.8 |
| 2400 | 4.11 | 2.7 |
| 2600 | 4.32 | 2.5 |
| 2800 | 4.55 | 2.4 |
护套选项
| 型号 | 护套 | IEC60754-1/-2 无卤 防腐 | IEC61034 低烟 | IEC60332-1/3C 阻燃 | 最低安装温度 |
| HHTAY-50-42 | 黑色 聚乙烯 | 是 | 否 | 否 | -40℃ |
| HHTAYZ-50-42 | 黑色 低烟无卤阻燃 | 是 | 是 | 是 | -20℃ |
