产品标准
光缆符合 YD/T 1155 和 IEC 60794-1 标准。

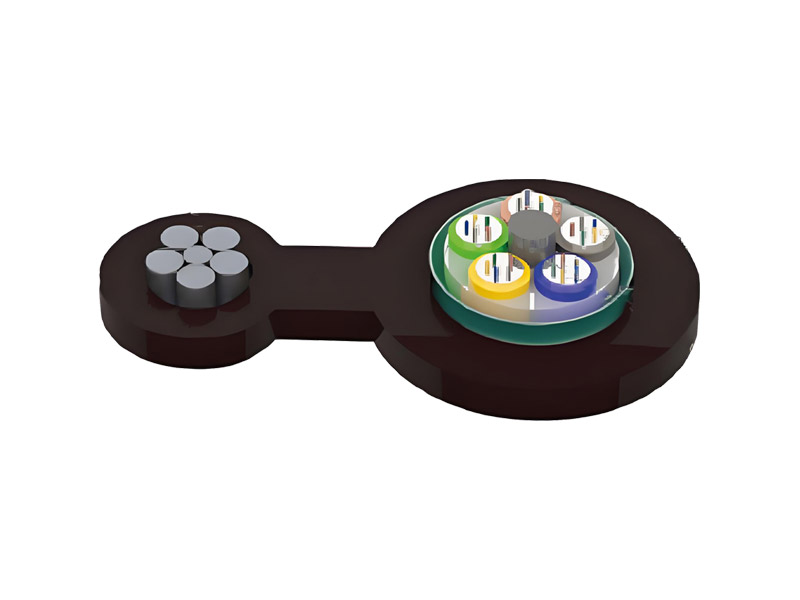

产品特点
钢丝绞线具有极高的抗拉强度，便于自承式架空敷设，降低安装成本
光缆具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
采用下列措施来确保光缆的防水性能：
单根钢丝中心加强芯
松套管内填充特种防水化合物
完全缆芯填充
涂塑铝带（APL）防潮层
铺设方式：自承式架空
结构和机械参数
GYTC8S技术参数 | ||||||||
| 光缆芯数 | 光缆外径(mm) | 光缆重量(kg/km) | 最小弯曲半径 | 光纤允许拉伸力最小值 | 光纤允许压扁力最小值 | |||
| 静态(mm) | 动态(mm) | 短期(N) | 长期(N) | 短期(N/100m) | 长期(N/100m) | |||
| 2~20 | 10.6×20.8 | 268 | 106 | 212 | 9000 | 4000 | 3000 | 1000 |
| 22~30 | 10.9×21.1 | 272 | 109 | 218 | 9000 | 4000 | 3000 | 1000 |
| 32~36 | 11.6×21.8 | 299 | 116 | 232 | 9000 | 4000 | 3000 | 1000 |
| 38~72 | 13×23.2 | 329 | 130 | 260 | 9000 | 4000 | 3000 | 1000 |
| GYTC8A技术参数 | ||||||||
| 光缆芯数 | 光缆外径(mm) | 光缆重量(kg/km) | 最小弯曲半径 | 光纤允许拉伸力最小值 | 光纤允许压扁力最小值 | |||
| 静态(mm) | 动态(mm) | 短期(N) | 长期(N) | 短期(N/100m) | 长期(N/100m) | |||
| 2~20 | 10.1×20.3 | 244 | 101 | 202 | 9000 | 4000 | 1000 | 300 |
| 22~30 | 10.4×20.6 | 248 | 104 | 208 | 9000 | 4000 | 1000 | 300 |
| 32~36 | 11.1×21.3 | 273 | 111 | 222 | 9000 | 4000 | 1000 | 300 |
| 38~72 | 12.5×22.7 | 299 | 125 | 250 | 9000 | 4000 | 1000 | 300 |
光学特性
| 光纤类型 | 衰减（+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
环境参数
运输/存储温度: -40℃ to +70℃
订货信息
标准长度：2,000m或3,000m；其他长度也可根据客户需求
